বিদেশী কোডের সাথে জাপানি সিসমিক আইসোলেশন ডিজাইন কোডের তুলনার সারাংশ

অক্টোবর 2022-এ, ISO 23618:2022 (কাঠামোর নকশার ভিত্তি - এর জন্য সাধারণ নীতিগুলিভূমিকম্পগতভাবে বিচ্ছিন্ন কাঠামো) প্রকাশিত হয়েছিল। এই নথিটি বিস্তারিত তুলনা করেসিসমিক আইসোলেশন ডিজাইনচারটি অঞ্চল/দেশের পদ্ধতি-জাপান (MLIT নোটিফিকেশন নম্বর. 2009), চীন (GB/T 51408-2021), USA (ASCE 7-16), এবং Eurocode (EC8)-প্রকৌশল অনুশীলনের জন্য একটি সাধারণ নকশা কার্যপ্রবাহ প্রস্তাব করার জন্য। মূল তুলনা মাত্রার মধ্যে রয়েছে সিসমিক লোড, বিশ্লেষণ পদ্ধতি, প্রধান লোড সমন্বয় এবংবিচ্ছিন্নতা ডিভাইসপরীক্ষার পদ্ধতি। একটি 7-তলা রিইনফোর্সড কংক্রিট (RC) বিল্ডিং মডেলটি নকশা পদ্ধতি প্রদর্শন করতে ব্যবহৃত হয়, সমতুল্য রৈখিক পদ্ধতি (ELM) এবং প্রতিক্রিয়া ইতিহাস বিশ্লেষণ (THA) এর সংক্ষিপ্ত ফলাফল সহ।

সিসমিক লোড, বিশ্লেষণ পদ্ধতি, লোড সংমিশ্রণ এবং চারটি কোড জুড়ে ডিভাইস পরীক্ষার মূল পার্থক্যগুলি সারণী 1 (সাধারণ বিধান) এবং সারণী 2 (চূড়ান্ত সীমা অবস্থা, ইউএলএস, প্রয়োজনীয়তা) এ সংক্ষিপ্ত করা হয়েছে।

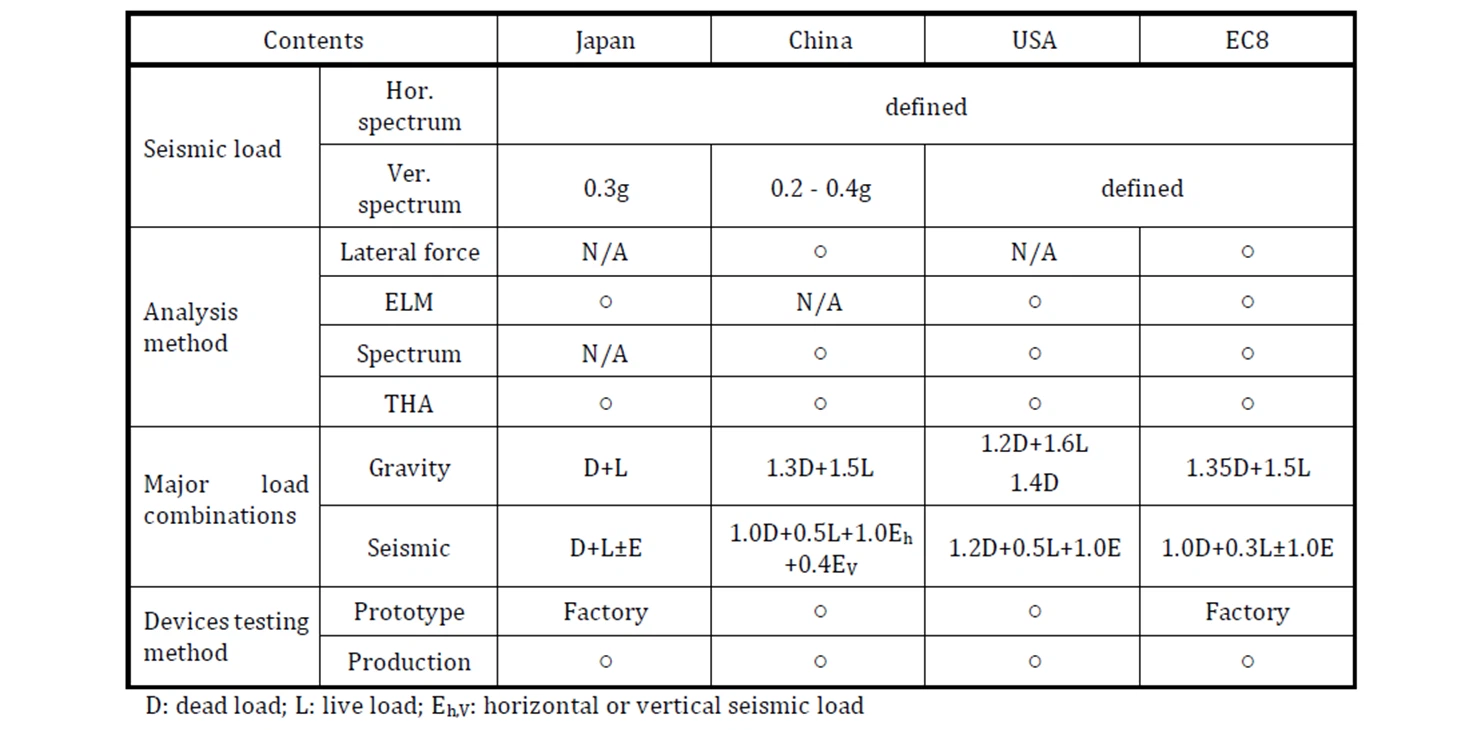

সারণি 1: এর মূল বিধানসিসমিক আইসোলেশন ডিজাইন কোড

সারণি 2: ULS সিসমিক লোড এবং সুপার-কাঠামো প্রতিক্রিয়া প্রয়োজনীয়তা

কী কোড-নির্দিষ্ট নোট:

1. ডিজাইন দর্শন: জাপান অনুমোদিত স্ট্রেস ডিজাইন পদ্ধতি ব্যবহার করে; চীন, মার্কিন যুক্তরাষ্ট্র, এবং EC8 সীমা রাষ্ট্র নকশা পদ্ধতি ব্যবহার করে।
2. টেনশন লোড: জাপানের তুলনায় চীন এবং মার্কিন যুক্তরাষ্ট্রের টেনশন লোড ডিজাইন (আরও বেশি টেনশন প্রতিরোধী ডিভাইস ব্যবহার করা হয়েছে)।
3. ডিভাইসের মান নিয়ন্ত্রণ: সমস্ত কোড কঠোর প্রোটোটাইপ পরীক্ষার প্রয়োজন; জাপান এবং মার্কিন যুক্তরাষ্ট্র 100% উত্পাদন ডিভাইস পরীক্ষা করে, যখন চীন এবং EC8 নমুনা নেওয়ার অনুমতি দেয়।

3.1 বিশ্লেষণ মডেল
একটি পরিবর্তিত 7-তলা RC বিল্ডিং (সাইটো 2011 এবং ফেং 2022-এর উপর ভিত্তি করে) ব্যবহার করা হয়েছে। মূল পরামিতি:
1. স্থির-বেস মৌলিক সময়কাল: ফ্রেমের দিক (Tx): 0.564, 0.190, 0.107s; শিয়ার দেয়ালের দিক (Ty): 0.238, 0.105, 0.087s।
2. আইসোলেশন ডিভাইস: লিড রাবার বিয়ারিং (LRB)(বল পুনরুদ্ধার এবং স্যাঁতসেঁতে করার জন্য নির্বাচিত)।
ব্যাস: 650–750mm (জাপান, চীন, EC8); 900 মিমি (মার্কিন যুক্তরাষ্ট্র, বড় MCER সিসমিক লোডের কারণে)।
সারণি 3: বিচ্ছিন্নতা সিস্টেমের নামমাত্র নকশা বৈশিষ্ট্য

3.2 সিসমিক লোড
1. টার্গেট সাইট: টোকিও (জাপান), বেইজিং (চীন), সান ফ্রান্সিসকো (মার্কিন যুক্তরাষ্ট্র), রেজিও ক্যালাব্রিয়া (EC8)।
2. মাটির অবস্থা: স্থির প্রোফাইল; গড় শিয়ার ওয়েভ বেগ (শীর্ষ 30m): 209 m/s।
3. স্পেকট্রা বৈশিষ্ট্য:
1) 5% স্যাঁতসেঁতে: মার্কিন যুক্তরাষ্ট্রে সর্বাধিক ত্বরণ/ছদ্ম বেগ বর্ণালী রয়েছে (≈1.5x জাপানের)।
2) ছদ্ম বেগ বর্ণালী: সময়ের সাথে বৃদ্ধি পায় (চীন); ধ্রুবক/হ্রাস (জাপান, মার্কিন যুক্তরাষ্ট্র, EC8)।
3) বিচ্ছিন্ন বিল্ডিংয়ের জন্য ইউএলএস ড্যাম্পিং: ~20%।
3.3 প্রতিক্রিয়া বিশ্লেষণ ফলাফল
দুটি প্রধান পদ্ধতি তুলনা করা হয়: ELM (সমতুল্য লিনিয়ার পদ্ধতি) এবং THA (প্রতিক্রিয়া ইতিহাস বিশ্লেষণ)।
3.3.1 সমতুল্য রৈখিক পদ্ধতি (ELM)
সমস্ত কোড একক-ডিগ্রি-অফ-স্বাধীনতা (SDOF) সিস্টেমের জন্য ELM-কে সংজ্ঞায়িত করে, কিন্তু বিভিন্ন প্রযোজ্যতার সাথে। চীন 85% সমতুল্য ভর ব্যবহার করে এবং 475-বছর এবং 2475-বছরের লোডের জন্য প্রতিক্রিয়া গণনা করে (কোন সীমানা বৈশিষ্ট্য বিবেচনা করা হয়নি)।
সারণি 4: মূল ELM এবং THA প্রতিক্রিয়া ফলাফল

3.3.2 প্রতিক্রিয়া ইতিহাস বিশ্লেষণ (THA)
1. স্থল গতি:6 জোড়া (জাপান, সর্বোচ্চ মান); 10 জোড়া (চীন, মার্কিন যুক্তরাষ্ট্র, EC8, গড় মান); সব মেলে 5% ডিজাইন স্পেকট্রা.
2. মডেলিং:
ক) 3D ফ্রেম;এলআরবিবাইলিনিয়ার হিসাবে আদর্শ।
খ) অনুভূমিক বিশ্লেষণ: রেলেগ ড্যাম্পিং (আইসোলেশন সিস্টেম ড্যাম্পিং=0; সুপার-স্ট্রাকচার ১ম/২য় পিরিয়ড ড্যাম্পিং=3%)।
গ) সুপার-কাঠামো: নন-রৈখিক (জাপান, চীন); ইলাস্টিক (USA, EC8)।
3. সফ্টওয়্যার:SERA3D Ver10.8 (THA); পিকেপিএম (চীন, আরএসএ); ETABS V18 (উল্লম্ব RSA)।
4. উল্লম্ব বিশ্লেষণ:Rayleigh ড্যাম্পিং সহ RSA (1st/2nd vertical period damping=3%); মরীচি কম্পন মোড বিশিষ্ট (উচ্চ বিচ্ছিন্নতা উল্লম্ব কঠোরতার কারণে)।
3.3.3 প্রধান ফলাফল
1. জাপান:ULS বিচ্ছিন্নতা ড্রিফট > SLS ড্রিফট; ELM এবং THA স্বাধীনভাবে নির্বাচিত হয় (20% ELM, 80% THA অনুশীলনে); কোবে NS কাছাকাছি-ক্ষেত্রের স্থল গতি সবচেয়ে বড় শিয়ার তৈরি করে (ELM ছাড়িয়ে); ELM বৃহত্তর বিচ্ছিন্নতা বিকৃতির পূর্বাভাস দেয়।
2. চীন:475-বছরের লোড (RSA) সুপার-স্ট্রাকচার ডিজাইন করে; 2475-বছরের লোড (THA) চেক ড্রিফ্ট; ডিজাইন লোড সর্বোচ্চ RSA/THA ফলাফল ব্যবহার করে।
3. মার্কিন যুক্তরাষ্ট্র:THA ফলাফল ELM দ্বারা সীমিত; ELM শিয়ার সিসমিক ডিজাইনের চেয়ে কিছুটা বড় (বিচ্ছিন্নতার জন্য Rᵢ=1.875 বনাম সাধারণ সিসমিক ডিজাইনের জন্য R=5 এর কারণে)।

এই নথি তুলনাসিসমিক আইসোলেশন ডিজাইনজাপান, চীন, মার্কিন যুক্তরাষ্ট্র এবং EC8 এর পদ্ধতি, সিসমিক লোড, বিশ্লেষণ পদ্ধতি এবং ডিভাইস পরীক্ষার উপর দৃষ্টি নিবদ্ধ করে। একটি 7-তলার RC বিল্ডিং মডেল ELM এবং THA ফলাফলের সাথে তুলনা করে ডিজাইন ওয়ার্কফ্লো প্রদর্শন করে। লক্ষ্য হল প্রকৌশল অনুশীলনের জন্য একটি সাধারণ নকশা পদ্ধতির প্রস্তাব করা, ডিজাইন দর্শনে কোড-নির্দিষ্ট পার্থক্য, লোড সংমিশ্রণ এবং বিশ্লেষণের প্রয়োজনীয়তাগুলি সমাধান করা।

উপরের সমস্ত বিষয়বস্তু "জাপানিদের তুলনা" থেকে নেওয়া হয়েছেসিসমিক আইসোলেশন ডিজাইন কোডবিদেশী কোড সহ" JSSI এপ্রিল 2024।
