ভিসকোলেস্টিক ড্যাম্পার (ভিইডি)
I. পণ্য ওভারভিউ
A ভিসকোলেস্টিক ড্যাম্পার (ভিইডি)একটি গুরুত্বপূর্ণশক্তি - বিলোপকারী এবং কম্পন - স্যাঁতসেঁতে ডিভাইসবিল্ডিং স্ট্রাকচার, ব্রিজ ইঞ্জিনিয়ারিং এবং বিভিন্ন স্ট্রাকচারাল সিস্টেমে কম্পন নিয়ন্ত্রণের জন্য ব্যাপকভাবে প্রয়োগ করা হয়েছে। এর মূল ফাংশনটি হ'ল কাঠামোগত কম্পন দ্বারা উত্পাদিত যান্ত্রিক শক্তিটিকে তার নিজস্ব শক্তির মাধ্যমে তাপীয় শক্তিতে রূপান্তরিত করা - বিলুপ্তকরণ প্রক্রিয়া, যার ফলে বায়ু বোঝা, ভূমিকম্পের ক্রিয়া বা অন্যান্য গতিশীল লোডের অধীনে কাঠামোর কম্পন প্রতিক্রিয়া উল্লেখযোগ্যভাবে হ্রাস করা এবং কাঠামোর সুরক্ষা এবং স্থায়িত্ব রক্ষা করা।
Ii। কাজের নীতি
ভিসকোলেস্টিক ড্যাম্পারগুলি ভিসকোলেস্টিক উপকরণগুলির অনন্য যান্ত্রিক বৈশিষ্ট্যের উপর ভিত্তি করে পরিচালনা করে, যেমন বিশেষ রাবার এবং পলিমার উপকরণ, যা উভয় সান্দ্র এবং স্থিতিস্থাপক বৈশিষ্ট্য প্রদর্শন করে। বাহ্যিক গতিশীল লোডের অধীনে, ড্যাম্পারের নিয়ন্ত্রণের উপাদানগুলি (সাধারণত ধাতব প্লেট) আপেক্ষিক স্থানচ্যুতি ঘটে, ভিসকোলেস্টিক উপাদানকে শিয়ার বা টেনসিল উত্পাদন করতে চালিত করে - সংবেদনশীল বিকৃতি তৈরি করে।
ভিসকোলেস্টিক উপাদানের বিকৃতি চলাকালীন, চেইন বিভাগগুলির প্রসারিত করার পাশাপাশি আণবিক চেইনের মধ্যে ঘর্ষণ এবং স্লিপগুলি ঘটে। এই প্রক্রিয়াটি অণুগুলির মধ্যে বিপরীতমুখী বন্ধনগুলি ভাঙ্গা এবং পুনঃসংযোগের সাথে রয়েছে, যার মাধ্যমে যান্ত্রিক শক্তি ক্রমাগত তাপীয় শক্তিতে রূপান্তরিত হয়, কাঠামোগত কম্পন শক্তির দক্ষ বিলুপ্তি অর্জন করে। তদুপরি, ভিসোকোলেস্টিক উপকরণগুলির স্ট্রেন স্ট্রেসের পিছনে পিছনে থাকা বৈশিষ্ট্যের কারণে, ড্যাম্পারটি লোডিং এবং আনলোডিংয়ের সময় একটি হিস্টেরেসিস লুপ গঠন করে এবং লুপ দ্বারা আবদ্ধ অঞ্চলটি দাম্পার দ্বারা বিলুপ্ত হওয়া শক্তি উপস্থাপন করে।
Iii। কাঠামোগত রচনা
1, ভিসকোলেস্টিক স্যাঁতসেঁতে উপাদান
1)। মূল উপাদান বৈশিষ্ট্য
ড্যাম্পারের মূল উপাদান হিসাবে, ভিসকোলেস্টিক স্যাঁতসেঁতে উপাদানগুলির অবশ্যই একটি বিস্তৃত তাপমাত্রার পরিসীমা এবং ফ্রিকোয়েন্সি বর্ণালী জুড়ে স্থিতিশীল শক্তি - বিলোপকারী ক্ষমতা বজায় রাখতে হবে। সাধারণ উপকরণগুলি সিলিকন রাবার, প্রাকৃতিক রাবার, বুটাইল রাবার, নাইট্রাইল রাবার ইত্যাদি থেকে তৈরি করা হয় বেস উপকরণ হিসাবে, বিশেষ প্রক্রিয়াগুলির মাধ্যমে নির্দিষ্ট ফিলার এবং অ্যাডিটিভগুলির সাথে যুক্ত। এই উপকরণগুলির একটি উচ্চ ক্ষতির ফ্যাক্টর রয়েছে (সাধারণত 0.3 এবং 0.8 এর মধ্যে), যার অর্থ তারা কার্যকরভাবে যান্ত্রিক শক্তিটিকে তাপীয় শক্তিতে রূপান্তর করতে পারে।
2)। উপাদান নির্বাচন এবং কাস্টমাইজেশন
বিভিন্ন ইঞ্জিনিয়ারিং অ্যাপ্লিকেশন পরিস্থিতি এবং পারফরম্যান্সের প্রয়োজনীয়তা অনুসারে, ভিসকোলেস্টিক উপকরণগুলি কাস্টমাইজ করা যেতে পারে। উদাহরণস্বরূপ, উচ্চ তাপমাত্রা প্রতিরোধের সাথে সিলিকন রাবার - ভিত্তিক উপকরণগুলি উচ্চ - তাপমাত্রার পরিবেশের জন্য নির্বাচন করা যেতে পারে; কঠোরতা এবং স্যাঁতসেঁতে উচ্চ প্রয়োজনীয়তা সহ কাঠামোর জন্য, উপাদানগুলির সূত্র এবং উত্পাদন প্রক্রিয়া সামঞ্জস্য করে উপাদানগুলির কার্যকারিতা অনুকূল করা যায়।
2, নিয়ন্ত্রণের উপাদানগুলি
1)। ধাতব প্লেটের কার্যকারিতা এবং উপাদান
নিয়ন্ত্রণের উপাদানগুলি সাধারণত উচ্চ - শক্তি ধাতু প্লেটগুলি ব্যবহার করে যেমন Q235 লো - ফলন - পয়েন্ট স্টিল বা অন্যান্য অ্যালো স্টিল। ধাতব প্লেটের প্রধান ভূমিকা হ'ল ভিসকোলেস্টিক উপকরণগুলির বিকৃতি সীমাবদ্ধ করা, তাদের প্রয়োজনীয় বিকৃতি মোড (যেমন শিয়ার বা টেনসিল -}}}}}}}}}}}}}}}}}}}}}}}}}}}}-}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}} এদিকে, কাঠামো দ্বারা প্রেরিত লোডগুলি সহ্য করার জন্য ধাতব প্লেটের অবশ্যই পর্যাপ্ত শক্তি এবং কঠোরতা থাকতে হবে।
2)। ধাতু প্লেট নকশা এবং উত্পাদন
ধাতব প্লেটগুলির আকার, আকার এবং সংযোগ মোডটি বিশেষভাবে ড্যাম্পার এবং অ্যাপ্লিকেশন পরিস্থিতি অনুসারে ডিজাইন করা হয়েছে। উদাহরণস্বরূপ, শিয়ার - টাইপ ভিসকোলেস্টিক ড্যাম্পারগুলিতে, ধাতব প্লেটগুলি সাধারণত সমান্তরাল মাল্টি - স্তর কাঠামো হিসাবে ডিজাইন করা হয়, পর্যায়ক্রমে আঠালোগুলির মাধ্যমে ভিসকোলেস্টিক উপকরণগুলির সাথে স্তরিত; টেনসিল - সংবেদনশীল ড্যাম্পারগুলিতে, ধাতব প্লেটগুলি স্ট্রেসের সময় সহযোগিতা অপারেশন নিশ্চিত করতে ভিসকোলেস্টিক উপকরণগুলির সাথে মিলিত হাতা এবং ফ্ল্যাঞ্জগুলির মতো কাঠামোগত রূপগুলি গ্রহণ করতে পারে।
3, আঠালো এবং সিলিং উপাদান
1)। আঠালোগুলির গুরুত্ব এবং কর্মক্ষমতা প্রয়োজনীয়তা
আঠালোগুলি দৃ firm ়ভাবে ভিসোকোলেস্টিক উপকরণগুলিকে নিয়ন্ত্রণ করার জন্য বন্ড করার জন্য ব্যবহৃত হয়, দীর্ঘ - টার্ম ব্যবহারের সময় তাদের মধ্যে কোনও আপেক্ষিক স্লাইডিং নিশ্চিত করে এবং ড্যাম্পারের স্বাভাবিক কার্য সম্পাদনের গ্যারান্টি দেয় না। অতএব, আঠালোদের অবশ্যই উচ্চ বন্ধন শক্তি, ভাল স্থায়িত্ব এবং আবহাওয়া প্রতিরোধের পাশাপাশি ভিসকোলেস্টিক উপকরণ এবং ধাতব প্লেটগুলির সাথে ভাল সামঞ্জস্যতা থাকতে হবে। সাধারণ আঠালোগুলির মধ্যে রয়েছে ইপোক্সি রজন এবং পলিউরেথেন প্রকারগুলি।
2)। সিলিং উপাদানগুলির ফাংশন
উচ্চ পরিবেশগত সিলিং প্রয়োজনীয়তা সহ ড্যাম্পারগুলিতে যেমন আর্দ্র বা ক্ষয়কারী পরিবেশে প্রয়োগ করা হয়, সিলিং উপাদানগুলি সেট আপ করা হয়। এগুলি প্রধানত বাহ্যিক মিডিয়া (যেমন জল, আর্দ্রতা, ক্ষয়কারী গ্যাস ইত্যাদি) ড্যাম্পারের অভ্যন্তরে আক্রমণ করা থেকে বিরত রাখে, ভিসকোলেস্টিক উপকরণ এবং ধাতব উপাদানগুলির কার্যকারিতা প্রভাবিত করে, এইভাবে দীর্ঘ - মেয়াদ নির্ভরযোগ্যতা এবং স্থায়িত্ব নিশ্চিত করে।
Iv। পণ্য শ্রেণিবিন্যাস
1, বিকৃতি মোড দ্বারা শ্রেণিবিন্যাস
1).শিয়ার - টাইপ ভিসকোলেস্টিক ড্যাম্পার
(1)। ওয়ার্কিং মেকানিজম: এই ধরণের ড্যাম্পার মূলত শক্তি বিলুপ্ত করতে শিয়ার ফোর্সের অধীনে ভিসকোলেস্টিক উপকরণগুলির শিয়ার বিকৃতকরণের উপর নির্ভর করে। যখন কাঠামোটি অনুভূমিক বাহিনীর (যেমন বায়ু বোঝা বা অনুভূমিক ভূমিকম্পের ক্রিয়া) এর অধীনে থাকে, তখন ড্যাম্পারের আপেক্ষিক স্থানচ্যুতি ভিসকোলেস্টিক উপাদান স্তরগুলিতে শিয়ার স্ট্রেন সৃষ্টি করে, আণবিক ঘর্ষণ এবং শক্তির মাধ্যমে কম্পন হ্রাস অর্জন করে {{{}}}} উপাদানগুলির মধ্যে বিলুপ্তকরণ প্রক্রিয়া।
(2)। অ্যাপ্লিকেশন পরিস্থিতি: ফ্রেম বিম - কলাম জয়েন্টগুলি, শিয়ার ওয়াল কাপলিং বিমগুলি এবং বিল্ডিং স্ট্রাকচারের অন্যান্য অংশগুলি, পাশাপাশি পিয়ের - ব্রিজ স্ট্রাকচারের কার্যকরভাবে কাঠামোগত কম্পনের প্রতিক্রিয়া হ্রাস করে,
2). টেনসিল - সংবেদনশীল ভিসকোলেস্টিক ড্যাম্পার
(1) ওয়ার্কিং মেকানিজম: টেনসিল - কম্প্রেসিভ ড্যাম্পারগুলি যখন কাঠামোটি অক্ষীয় টেনসিল - সংবেদনশীল লোডের অধীনে থাকে তখন কাজ করে। কাঠামোগত উপাদানগুলি যখন অক্ষীয় বিকৃতি ঘটে তখন ভিসকোলেস্টিক উপকরণগুলি টেনসিল -} সংকোচনের চাপের অধীনে সংশ্লিষ্ট টেনসিল বা সংবেদনশীল বিকৃতি উত্পাদন করে, ভিসকোলেস্টিক শক্তির মাধ্যমে শক্তি গ্রহণ করে - বিচ্ছিন্নকরণ বৈশিষ্ট্যগুলি, নির্দিষ্ট অক্ষীয় কড়াতা সরবরাহ করে এবং কাঠামোর সাথে ড্যাম্পিং সরবরাহ করে।
(২) অ্যাপ্লিকেশন পরিস্থিতি: সাধারণত অক্ষীয় বাহিনী বহন করার জন্য কাঠামোগত উপাদানগুলিতে ব্যবহৃত হয় যেমন ইন্টার - কলাম ব্রেসগুলি বিল্ডিং স্ট্রাকচারগুলিতে এবং সেতুর কাঠামোগুলিতে কেবল ড্যাম্পার থাকুন, উল্লেখযোগ্যভাবে অক্ষীয় কম্পন এবং কাঠামোর বিকৃতি নিয়ন্ত্রণ করে।
2, আকার এবং কাঠামো দ্বারা শ্রেণিবিন্যাস

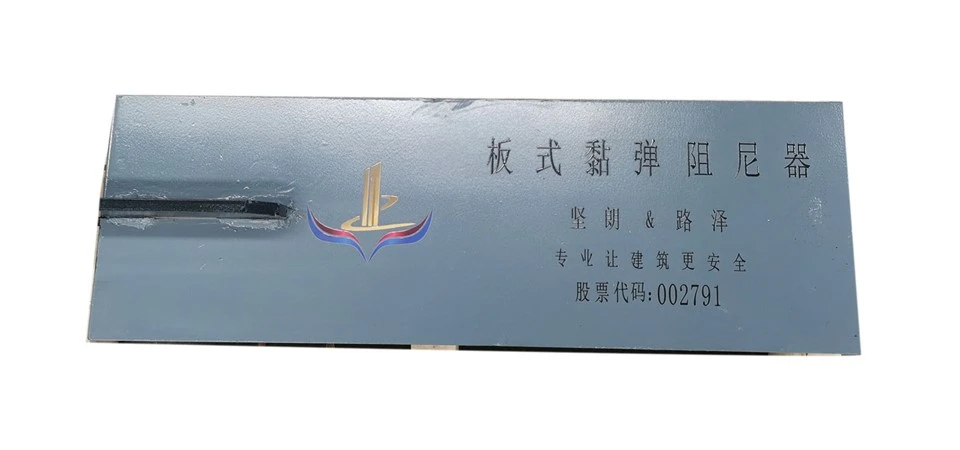

1).ফ্ল্যাট - প্লেট ভিসকোলেস্টিক ড্যাম্পার
(1)। কাঠামোগত বৈশিষ্ট্য: ফ্ল্যাট - প্লেট ড্যাম্পারের তুলনামূলকভাবে সহজ কাঠামো রয়েছে, সাধারণত ধাতব প্লেট এবং ভিসকোলেস্টিক উপকরণগুলির একাধিক স্তর সমন্বয়ে গঠিত হয়, ধাতব প্লেটের মধ্যে আপেক্ষিক স্থানচ্যুতির মাধ্যমে ভিসকোলেস্টিক উপকরণগুলির বিকৃতিটি চালিত করে। এটি একটি ফ্ল্যাট প্লেটের আকারে রয়েছে এবং ইঞ্জিনিয়ারিংয়ের প্রয়োজন অনুসারে এর আকার এবং স্পেসিফিকেশনগুলি কাস্টমাইজ করা যেতে পারে।
(2)। অ্যাপ্লিকেশন সুবিধাগুলি: এটির সুবিধাজনক ইনস্টলেশন এবং ছোট স্থান পেশার সুবিধা রয়েছে, বিভিন্ন বিল্ডিং কাঠামোর বিমানের কম্পন হ্রাসের জন্য উপযুক্ত, যেমন ফ্ল্যাট - প্লেট ড্যাম্পারগুলি মেঝে স্ল্যাব, দেয়াল এবং বিল্ডিংগুলির অন্যান্য অংশগুলিতে কাঠামোগত আন্ডার-}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}
2).নলাকার ভিসকোলেস্টিক ড্যাম্পার
(1)। কাঠামোগত বৈশিষ্ট্য: নলাকার ড্যাম্পার সাধারণত একটি নলাকার ধাতব শেলটি সংযোজন উপাদান হিসাবে ব্যবহার করে, ভিসকোলেস্টিক উপকরণগুলি ভিতরে ভরাট করে এবং পিস্টন রড বা পিস্টনের মতো কাঠামো স্থাপন করে। চাপ দেওয়া হলে, পিস্টন রড বা পিস্টনের চলাচল ভিসকোলেস্টিক উপকরণগুলির বিকৃতি সৃষ্টি করে, এইভাবে শক্তি অপচয় এবং কম্পন হ্রাস অর্জন করে।
(2)। অ্যাপ্লিকেশন সুবিধাগুলি: এই ধরণের ড্যাম্পারের উচ্চ শক্তি এবং স্থিতিশীলতা রয়েছে, বড় বড় লোড এবং বিকৃতি প্রতিরোধ করতে সক্ষম, বৃহত - স্কেল স্ট্রাকচারাল ইঞ্জিনিয়ারিংয়ের জন্য উপযুক্ত, যেমন সেতুর প্রধান টাওয়ার এবং বড় বিল্ডিংয়ের মূল টিউবগুলি, শক্তিশালী স্যাঁতসেঁতে শক্তি এবং শক্তি সরবরাহ করে}- কাঠামোর জন্য।
ভি। পণ্য বৈশিষ্ট্য
1, সুবিধা
1) দক্ষ শক্তি - বিলোপকারী ক্ষমতা: ভিসকোলেস্টিক ড্যাম্পারগুলি বিভিন্ন ফ্রিকোয়েন্সি এবং প্রশস্ততাগুলির কম্পনের সাথে ভাল অভিযোজনযোগ্যতা দেখায় ছোট কম্পনের প্রশস্ততার অধীনে শক্তি বিলুপ্ত করতে শুরু করতে পারে। একটি পূর্ণ হিস্টেরেসিস লুপ এবং শক্তিশালী শক্তি - বিলোপকারী ক্ষমতা সহ তারা কার্যকরভাবে গতিশীল লোডের অধীনে কাঠামোর প্রতিক্রিয়া হ্রাস করতে পারে এবং কাঠামোগত ক্ষতির ঝুঁকি হ্রাস করতে পারে।
২) অতিরিক্ত কঠোরতা এবং স্যাঁতসেঁতে সরবরাহ করা: তারা কেবল কম্পনের প্রতিক্রিয়া হ্রাস করার জন্য কাঠামোর স্যাঁতসেঁতে অনুপাত বাড়িয়ে তুলতে পারে না তবে কাঠামোগুলিতে কিছু অতিরিক্ত কঠোরতা সরবরাহ করতে পারে, কাঠামোর গতিশীল বৈশিষ্ট্যগুলি উন্নত করতে পারে এবং পার্শ্বীয় স্থানচ্যুতি প্রতিরোধের উন্নতি করতে পারে, বিশেষত ছোট কঠোরতা এবং দীর্ঘ প্রাকৃতিক কম্পনের সময় সহ নমনীয় কাঠামোর জন্য উপযুক্ত।
3) সাধারণ কাঠামো এবং সুবিধাজনক ইনস্টলেশন: কিছু জটিল কম্পনের সাথে তুলনা করে - স্যাঁতসেঁতে ডিভাইসগুলির সাথে, ভিসকোলেস্টিক ড্যাম্পারগুলির তুলনামূলকভাবে সহজ কাঠামো রয়েছে, মূলত ভিসকোলেস্টিক উপকরণ এবং সংযোজন উপাদানগুলির সমন্বয়ে, জটিল যান্ত্রিক সংক্রমণ বা বৈদ্যুতিন নিয়ন্ত্রণের উপাদানগুলির প্রয়োজন ছাড়াই। তাদের ইনস্টলেশন পদ্ধতিগুলি সাধারণ কাঠামোগত উপাদানগুলির মতো, যা ওয়েল্ডিং এবং বোল্ট সংযোগের মতো প্রচলিত পদ্ধতি ব্যবহার করে নির্মাণ সাইটগুলিতে ইনস্টল এবং রক্ষণাবেক্ষণ করা যায়।
৪) প্রশস্ত অ্যাপ্লিকেশন পরিসীমা: বিভিন্ন বিল্ডিং স্ট্রাকচারের জন্য প্রযোজ্য (মাল্টি - গল্প, উচ্চ -} উত্থান, এবং সুপার - উচ্চ -} রাইজ বিল্ডিং), ব্রিজ ইঞ্জিনিয়ারিং (দীর্ঘ-} স্প্যান ব্রিজগুলি, মাধ্যমে এবং অন্যান্য সরঞ্জামগুলি এবং ভ্যালিপি কন্ট্রোলের প্রয়োজন। নতুন প্রকল্প বা ভূমিকম্পের শক্তিবৃদ্ধি এবং কম্পনের জন্য - বিদ্যমান কাঠামোর স্যাঁতসেঁতে সংস্কার, ভিসকোলেস্টিক ড্যাম্পারগুলি একটি গুরুত্বপূর্ণ ভূমিকা নিতে পারে।
2, সীমাবদ্ধতা
1) তাপমাত্রা সংবেদনশীলতা: ভিসকোলেস্টিক উপকরণগুলির কার্যকারিতা তাপমাত্রা দ্বারা উল্লেখযোগ্যভাবে প্রভাবিত হয়। উচ্চ - তাপমাত্রার পরিবেশে, উপকরণগুলির কঠোরতা এবং স্যাঁতসেঁতে হ্রাস এবং শক্তি - বিলুপ্ত ক্ষমতা হ্রাস; কম - তাপমাত্রার পরিবেশে, উপকরণগুলি ভঙ্গুর হয়ে উঠতে পারে, তাদের ভিসকোলেস্টিক বৈশিষ্ট্যের অংশ হারাতে পারে, যা অস্থির চাপের পারফরম্যান্সের দিকে পরিচালিত করে। অতএব, ভিসকোলেস্টিক ড্যাম্পারগুলি ডিজাইন ও প্রয়োগ করার সময়, ব্যবহারের পরিবেশের তাপমাত্রা পরিবর্তনের পরিসীমা সম্পূর্ণরূপে বিবেচনা করা উচিত, এবং তাপমাত্রা ক্ষতিপূরণ ব্যবস্থা বা উপযুক্ত উপাদান সূত্রগুলি গ্রহণ করা উচিত।
2) ফ্রিকোয়েন্সি নির্ভরতা: শক্তি - ড্যাম্পারগুলির বিচ্ছিন্ন প্রভাব বিভিন্ন কম্পনের ফ্রিকোয়েন্সিগুলির সাথে পরিবর্তিত হয়। কম্পনের নির্দিষ্ট নির্দিষ্ট ফ্রিকোয়েন্সিগুলির জন্য, তাদের সেরা পারফরম্যান্স পুরোপুরি পরিশ্রম করা যায় না। ব্যবহারিক ইঞ্জিনিয়ারিং অ্যাপ্লিকেশনগুলিতে, স্ট্রাকচারাল গতিশীল বিশ্লেষণটি ড্যাম্পারগুলির পরামিতিগুলি যুক্তিসঙ্গতভাবে ডিজাইন করার জন্য প্রয়োজন, যাতে তারা কাঠামোর মূল কম্পন ফ্রিকোয়েন্সি সীমার মধ্যে কার্যকরভাবে কাজ করতে পারে।
3) দীর্ঘ - টার্ম পারফরম্যান্স অবক্ষয়: যদিও ভিসকোলেস্টিক ড্যাম্পারগুলির নকশা পরিষেবা জীবন সাধারণত বিল্ডিং স্ট্রাকচারের সাথে মেলে, তবে তাদের কার্যকারিতা ধীরে ধীরে দীর্ঘ - টার্ম ব্যবহারের সময় উপাদান বার্ধক্য, ক্লান্তি এবং পরিবেশগত কারণগুলির কারণে হ্রাস পেতে পারে। অতএব, ড্যাম্পারগুলির নিয়মিত পরিদর্শন এবং রক্ষণাবেক্ষণ প্রয়োজনীয়, এবং তাদের দীর্ঘ - শব্দের নির্ভরযোগ্য কম্পন - স্যাঁতসেঁতে প্রভাব নিশ্চিত করার জন্য প্রতিস্থাপন করা উচিত।
ষষ্ঠ। আর অ্যান্ড ডি
1। প্রযুক্তিগত পরামিতি
নিম্নলিখিতগুলি সাধারণ ভিসকোলেস্টিক ড্যাম্পারগুলির জন্য প্রযুক্তিগত পরামিতিগুলির উদাহরণ রয়েছে। প্রকৃত পণ্য পরামিতিগুলি গ্রাহকের অনুরোধ এবং ইঞ্জিনিয়ারিং অ্যাপ্লিকেশন পরিস্থিতি অনুসারে কাস্টমাইজ করা যেতে পারে:
| নং নং |
স্যাঁতসেঁতে শক্তি (কেএন) |
মাত্রা (দৈর্ঘ্য × প্রস্থ × উচ্চতা, মিমি) |
ভিসকোলেস্টিক উপাদানের বেধ (মিমি) |
শিয়ার মডুলাস (এমপিএ) |
চূড়ান্ত শিয়ার স্ট্রেন (%) |
ক্ষতির ফ্যাক্টর |
| 1 |
20 |
450×150×120 |
30/40/50/60 |
1.2 |
200 |
0.35±15% |
| 2 |
40 |
450×150×120 |
30/40/50/60 |
1.2 |
200 |
0.35±15% |
| 3 |
60 |
450×150×120 |
30/40/50/60 |
1.2 |
200 |
0.35±15% |
| 4 |
80 |
700×250×120 |
30/40/50/60 |
1.2 |
200 |
0.35±15% |
| 5 |
120 |
700×250×120 |
30/40/50/60 |
1.2 |
200 |
0.35±15% |
| 6 |
160 |
700×250×120 |
30/40/50/60 |
1.2 |
200 |
0.35±15% |
| 7 |
220 |
900×350×120 |
30/40/50/60 |
1.2 |
200 |
0.35±15% |
| 8 |
280 |
900×350×120 |
30/40/50/60 |
1.2 |
200 |
0.35±15% |
| 9 |
340 |
900×350×120 |
30/40/50/60 |
1.2 |
200 |
0.35±15% |
| 10 |
400 |
1250×450×120 |
30/40/50/60 |
1.2 |
200 |
0.35±15% |
| 11 |
480 |
1250×450×120 |
30/40/50/60 |
1.2 |
200 |
0.35±15% |
| 12 |
560 |
1250×450×120 |
30/40/50/60 |
1.2 |
200 |
0.35±15% |
| 13 |
680 |
1600×550×120 |
30/40/50/60 |
1.2 |
200 |
0.35±15% |
| 14 |
800 |
1600×550×120 |
30/40/50/60 |
1.2 |
200 |
0.35±15% |
| 15 |
920 |
1600×550×120 |
30/40/50/60 |
1.2 |
200 |
0.35±15% |
| 16 |
1050 |
2000×650×120 |
30/40/50/60 |
1.2 |
200 |
0.35±15% |
| 17 |
1200 |
2000×650×120 |
30/40/50/60 |
1.2 |
200 |
0.35±15% |
| 18 |
1350 |
2000×650×120 |
30/40/50/60 |
1.2 |
200 |
0.35±15% |
2। বেসিক যান্ত্রিক বৈশিষ্ট্যভিসকোলেস্টিক ড্যাম্পারস
|
সিরিয়াল নম্বর |
স্পেসিফিকেশন মডেল |
ডিজাইন স্যাঁতসেঁতে শক্তি /কেএন |
স্যাঁতসেঁতে সহগ/(কেএন/(মিমি/গুলি) ) |
স্যাঁতসেঁতে সূচক
|
শক্তি - দৃ ff ়তা সংরক্ষণ (1Hz) /(কেএন/মিমি) |
|
1 |
বেড - পি × 200 × 100 |
200 |
50 |
0.2 |
10 |
|
2 |
Ved - পি × 400 × 100 |
400 |
100 |
0.2 |
15 |
|
3 |
Ved - পি × 600 × 100 |
600 |
150 |
0.2 |
30 |
|
4 |
Ved - পি × 800 × 100 |
800 |
200 |
0.2 |
40 |
Vii। গুণমান পরিচালনা
1, কাঁচামাল মানের পরিচালনা
1) সরবরাহকারী পরিচালনা: কঠোর সরবরাহকারী স্ক্রিনিং এবং মূল্যায়ন প্রক্রিয়া স্থাপন করুন, কেবলমাত্র ভাল খ্যাতি, স্থিতিশীল উত্পাদন ক্ষমতা এবং একটি শব্দ মানের আশ্বাস সিস্টেম সহ কাঁচামাল সরবরাহকারীদের সাথে সহযোগিতা করুন। - প্রধান কাঁচামাল সরবরাহকারীদের যেমন ভিসকোলেস্টিক উপকরণ, ধাতব প্লেট এবং আঠালোগুলির সাইট পরিদর্শনগুলির উপর পরিচালনা করা, কাঁচামাল সরবরাহের স্থায়িত্ব এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য তাদের উত্পাদন প্রক্রিয়া, মান নিয়ন্ত্রণের পদ্ধতি, পরীক্ষার সরঞ্জাম এবং কর্মীদের যোগ্যতা নিরীক্ষণ।
2) কাঁচামাল পরিদর্শন: কারখানায় প্রবেশের আগে সমস্ত কাঁচামাল অবশ্যই কঠোর পরিদর্শন করতে হবে। ডায়নামিক মেকানিকাল অ্যানালাইজার (ডিএমএ) এর মতো পেশাদার সরঞ্জাম ব্যবহার করে ভিসকোলেস্টিক উপকরণগুলির মূল পারফরম্যান্স সূচকগুলি যেমন কঠোরতা, টেনসিল শক্তি, ক্ষতির ফ্যাক্টর এবং কাচের রূপান্তর তাপমাত্রা পরীক্ষা করা দরকার; ধাতব প্লেটগুলি তাদের উপাদান শংসাপত্র, যান্ত্রিক বৈশিষ্ট্য (ফলন শক্তি, টেনসিল শক্তি, দীর্ঘকরণ ইত্যাদি), পৃষ্ঠের গুণমান এবং মাত্রিক নির্ভুলতার জন্য পরিদর্শন করা উচিত; আঠালো তাদের বন্ধন শক্তি, নিরাময় সময়, আবহাওয়া প্রতিরোধের এবং অন্যান্য বৈশিষ্ট্যগুলির জন্য পরীক্ষা করা উচিত। কেবলমাত্র যোগ্য কাঁচামালগুলি ব্যবহারের জন্য সংরক্ষণ করা যেতে পারে এবং অযোগ্য পদার্থগুলি দৃ olute ়ভাবে ফিরে আসে।
2, উত্পাদন প্রক্রিয়া মান পরিচালনা
1) প্রক্রিয়া নিয়ন্ত্রণ: উত্পাদন প্রক্রিয়াটির মানককরণ এবং মানককরণ নিশ্চিত করার জন্য বিশদ এবং কঠোর উত্পাদন প্রক্রিয়া এবং অপারেশন স্পেসিফিকেশন তৈরি করুন। ভিসকোলেস্টিক উপকরণগুলির মিশ্রণ এবং ছাঁচনির্মাণ থেকে শুরু করে ধাতব উপাদানগুলির প্রক্রিয়াজাতকরণ এবং পৃষ্ঠের চিকিত্সা পর্যন্ত সমস্ত লিঙ্কগুলি, অ্যাসেম্বলি এবং ড্যাম্পারগুলির বন্ধন পর্যন্ত অবশ্যই প্রক্রিয়া প্রয়োজনীয়তার সাথে কঠোরভাবে পরিচালিত করতে হবে। উত্পাদনের সময়, মূল প্রক্রিয়া পরামিতিগুলি (যেমন তাপমাত্রা, চাপ, সময় ইত্যাদি) প্রক্রিয়া পরামিতিগুলির স্থায়িত্ব এবং ধারাবাহিকতা নিশ্চিত করতে রিয়েল টাইমে পর্যবেক্ষণ করা হয় এবং রেকর্ড করা হয়।
2) গুণমান পরিদর্শন: উত্পাদনের সময় সেমি - সমাপ্ত এবং সমাপ্ত পণ্যগুলির গুণমান পরিদর্শন করতে একাধিক প্রক্রিয়া পরিদর্শন লিঙ্কগুলি সেট আপ করুন। প্রতিটি প্রক্রিয়া শেষ হওয়ার পরে, অপারেটরদের অবশ্যই স্ব -- পরিদর্শন পরিচালনা করতে হবে এবং কেবল পাস করার পরে এটি পরবর্তী প্রক্রিয়াতে স্থানান্তরিত হতে পারে; পূর্ণ - সময় মানের পরিদর্শকরা সেমি - এর স্যাম্পলিং বা সম্পূর্ণ পরিদর্শন পরিচালনা করেন পরিদর্শন মান এবং পরিকল্পনা অনুযায়ী সমাপ্ত এবং সমাপ্ত পণ্যগুলি, ডাইমেনশনাল নির্ভুলতা, উপস্থিতি গুণমান এবং বন্ধনের মানের মতো বিষয়বস্তুগুলি পরীক্ষা করে। যে পণ্যগুলি মানের প্রয়োজনীয়তা পূরণ করে না, তাদের জন্য পুনরায় কাজ বা স্ক্র্যাপিং একটি সময়োচিত পদ্ধতিতে পরিচালিত হয় এবং কারণগুলি বিশ্লেষণ করা হয় এবং সমস্যাটি পুনরাবৃত্তি থেকে রোধ করার জন্য সংশোধনমূলক এবং প্রতিরোধমূলক ব্যবস্থা নেওয়া হয়।
3, সমাপ্ত পণ্য মানের পরিচালনা
1) পারফরম্যান্স টেস্টিং: তারা নকশার প্রয়োজনীয়তা এবং পণ্যের মানগুলি পূরণ করে কিনা তা যাচাই করতে সমাপ্ত ড্যাম্পারদের অবশ্যই ব্যাপক পারফরম্যান্স পরীক্ষার মধ্য দিয়ে যেতে হবে। পারফরম্যান্স টেস্টিং আইটেমগুলির মধ্যে রয়েছে ড্যাম্পিং ফোর্স টেস্টিং, হিস্টেরেসিস লুপ টেস্টিং, ক্লান্তি পারফরম্যান্স টেস্টিং, তাপমাত্রা পারফরম্যান্স টেস্টিং ইত্যাদি বিশেষ যান্ত্রিক পারফরম্যান্স পরীক্ষার সরঞ্জামগুলির মাধ্যমে, প্রকৃত কাজের অবস্থার অধীনে লোড শর্তগুলি সিমুলেটেড হয় এবং ড্যাম্পারগুলির বিভিন্ন পারফরম্যান্স সূচকগুলি সঠিকভাবে পরিমাপ করা হয় এবং মূল্যায়ন করা হয়। প্রয়োজনীয়তাগুলি পূরণ করে কেবলমাত্র সমস্ত পারফরম্যান্স সূচকযুক্ত পণ্যগুলি যোগ্য পণ্য হিসাবে নির্ধারণ করা যেতে পারে।
2) গুণমানের ট্রেসিবিলিটি: একটি নিখুঁত পণ্য মানের ট্রেসেবিলিটি সিস্টেম স্থাপন করুন, প্রতিটি সমাপ্ত ড্যাম্পারে একটি অনন্য পণ্য নম্বর বরাদ্দ করুন এবং কাঁচামাল সংগ্রহ, উত্পাদন প্রক্রিয়াকরণ, সমাপ্ত পণ্য গুদামে মান পরিদর্শন থেকে পুরো প্রক্রিয়া তথ্য রেকর্ড করুন। ব্যবহারের সময় পণ্যটিতে একটি মানের সমস্যা দেখা দিলে, উত্পাদন প্রক্রিয়ার প্রতিটি লিঙ্ক দ্রুত পণ্য সংখ্যার মাধ্যমে সনাক্ত করা যায় এবং কারণটি সময় মতো পাওয়া যায় এবং সম্পর্কিত সমাধানগুলি নেওয়া যেতে পারে।
4, পরিদর্শন প্রতিবেদন
অষ্টম। পণ্যের মান
1, ঘরোয়া মান
1) জাতীয় মান: জাতীয় স্ট্যান্ডার্ড জিবি 50011 - 2010 বিল্ডিংগুলির সিসমিক ডিজাইনের জন্য কোড (2016 সংস্করণ) এর সাথে কঠোরভাবে মেনে চলুন। এটি শর্তাদি এবং সংজ্ঞা, শ্রেণিবিন্যাস এবং চিহ্নিতকরণ, প্রযুক্তিগত প্রয়োজনীয়তা, পরীক্ষার পদ্ধতি, পরিদর্শন বিধি, পাশাপাশি লেবেলিং, প্যাকেজিং, পরিবহন এবং বিল্ডিং এনার্জি-ডিসাইপিং ড্যাম্পারগুলির সঞ্চয় সম্পর্কিত বিশদ বিধিগুলি নির্দিষ্ট করে। এটি নিশ্চিত করে যে পণ্যটি কর্মক্ষমতা, গুণমান এবং সুরক্ষার ক্ষেত্রে জাতীয় ভূমিকম্পের নকশা এবং ইঞ্জিনিয়ারিং অ্যাপ্লিকেশন প্রয়োজনীয়তা পূরণ করে।
2) শিল্পের মান: জেজিজে/টি 209-2010 শক্তি অপচয় এবং বিল্ডিংগুলির কম্পন হ্রাসের জন্য প্রযুক্তিগত স্পেসিফিকেশন হিসাবে শিল্পের মানগুলি দেখুন। এই মানগুলি বিল্ডিং স্ট্রাকচারগুলিতে ভিসকোলেস্টিক ড্যাম্পারগুলির নকশা, গণনা, নির্মাণ ইনস্টলেশন এবং গ্রহণযোগ্যতা নিয়ন্ত্রণ করে, তাদের যুক্তিযুক্ত প্রয়োগ এবং নির্মাণ প্রকল্পগুলিতে নির্ভরযোগ্য পারফরম্যান্সের গ্যারান্টি দেয়।
2, আন্তর্জাতিক মান
1) মার্কিন মানক: স্ট্রাকচারাল স্টিল বিল্ডিংগুলির জন্য এআইএসসি 341 ভূমিকম্পের বিধান এবং এএসসিই/এসইআই 7 ন্যূনতম নকশার লোড এবং বিল্ডিং এবং অন্যান্য কাঠামোর জন্য সম্পর্কিত মানদণ্ডের মতো মার্কিন মানগুলি রেফারেন্স দেওয়া হয়। পণ্য কর্মক্ষমতা সূচক, নকশা পদ্ধতি এবং পরীক্ষার প্রয়োজনীয়তাগুলিতে আন্তর্জাতিক উন্নত মানের সাথে একত্রিত করা বৈশ্বিক বাজারে পণ্যের প্রতিযোগিতা বাড়ায়।
2) জাপানি মান: জেআইএসের মতো জাপানি মানগুলি অঙ্কন করা একটি 5651 ভবনগুলির জন্য সিসমিক বিচ্ছিন্নতা ডিভাইস, উপাদানগুলির বৈশিষ্ট্য, কাঠামোগত বিশদকরণ এবং পারফরম্যান্স পরীক্ষার পদ্ধতিগুলির প্রয়োজনীয়তার বিরুদ্ধে পণ্য মানদণ্ডগুলি। এটি পণ্যের গুণমান আন্তর্জাতিক উন্নত স্তরে পৌঁছেছে তা নিশ্চিত করার জন্য কম্পন হ্রাস প্রযুক্তিতে জাপানের উন্নত অভিজ্ঞতা অন্তর্ভুক্ত করে।
3) ইইউ স্ট্যান্ডার্ডস: পণ্যটি EN 15129: 2009 এবং EN 1337 সহ উচ্চতর কর্মক্ষমতা নিশ্চিত করে ইইউ স্ট্যান্ডার্ডগুলির একটি সিরিজের সাথে সম্মতিতে উত্পাদিত হয়।
Ix। অ্যাপ্লিকেশন ক্ষেত্র
1, নির্মাণ প্রকৌশল
1) নতুন বিল্ডিংগুলির জন্য ভূমিকম্পের নকশা: বিভিন্ন নতুন বিল্ডিং স্ট্রাকচারের ভূমিকম্পের নকশায়, ভিসকোলেস্টিক ড্যাম্পারগুলি কার্যকর ভূমিকম্পের ব্যবস্থা হিসাবে কাজ করে। কী স্ট্রাকচারাল অবস্থানগুলিতে ড্যাম্পারগুলি ইনস্টল করা (যেমন ফ্রেম বিম - কলাম জয়েন্টগুলি, শিয়ার ওয়াল কাপলিং বিমস এবং ব্র্যাকিং সিস্টেমগুলি) কাঠামোর ভূমিকম্পের কার্যকারিতা উল্লেখযোগ্যভাবে বৃদ্ধি করে। এটি ভূমিকম্পের লোডের অধীনে স্থানচ্যুতি এবং ত্বরণের প্রতিক্রিয়াগুলি হ্রাস করে, কাঠামোগত ক্ষতি হ্রাস করে এবং বিল্ডিংয়ের মধ্যে কর্মী এবং সম্পত্তির সুরক্ষা রক্ষা করে।
2) বিদ্যমান বিল্ডিংগুলির জন্য ভূমিকম্পের পুনঃনির্মাণ: বিদ্যমান বিল্ডিংগুলির ভূমিকম্পের শক্তিবৃদ্ধির জন্য ভিসকোলেস্টিক ড্যাম্পারগুলি ব্যবহার করা যা ভূমিকম্পের নকশার প্রয়োজনীয়তাগুলি পূরণ করতে ব্যর্থ হয় তা একটি অর্থনৈতিক এবং দক্ষ পদ্ধতির। মূল কাঠামোর বৃহত - স্কেল ধ্বংস বা পুনর্গঠন ছাড়াই উপযুক্ত অবস্থানে ড্যাম্পারগুলি ইনস্টল করা শক্তি - অপসারণ ক্ষমতা এবং কাঠামোর ভূমিকম্পের পারফরম্যান্সকে বাড়িয়ে তুলতে পারে, বর্তমান ভূমিকম্পের কোডগুলি মেনে চলতে এবং বিল্ডিংয়ের পরিষেবা জীবনকে প্রসারিত করতে পারে।
3) উচ্চ - রাইজ বিল্ডিংগুলির জন্য বায়ু কম্পন নিয়ন্ত্রণ: সুপার - উচ্চ - উত্থান এবং উচ্চ - রাইজ বিল্ডিংগুলিতে, বায়ু বোঝা প্রায়শই কাঠামোগত নকশার জন্য প্রাথমিক নিয়ন্ত্রণ লোডগুলির মধ্যে একটি হয়ে যায়। ভিসকোলেস্টিক ড্যাম্পারগুলি বায়ু লোডের অধীনে বিল্ডিং স্ট্রাকচারের কম্পন নিয়ন্ত্রণ করতে, বায়ু - প্ররোচিত কম্পনের প্রতিক্রিয়াগুলি হ্রাস করতে ব্যবহার করা যেতে পারে। এটি বিল্ডিং আরামের উন্নতি করে এবং অতিরিক্ত বাতাসের দ্বারা সৃষ্ট অভ্যন্তরীণ সুবিধাগুলির ক্ষতি বা ক্ষতিগ্রস্থদের ক্ষতি বা বাধা দেয় - প্ররোচিত ত্বরণ।
2, ব্রিজ ইঞ্জিনিয়ারিং
1) দীর্ঘ - স্প্যান ব্রিজের জন্য ভূমিকম্প এবং কম্পন নিয়ন্ত্রণ: তাদের কাঠামোগত বৈশিষ্ট্য এবং বৃহত স্প্যানগুলির কারণে দীর্ঘ - স্প্যান ব্রিজগুলি (যেমন সাসপেনশন ব্রিজ এবং কেবল - স্থির সেতুগুলি) ভূমিকম্প এবং শক্তিশালী বাতাসের অধীনে উল্লেখযোগ্য কম্পন প্রতিক্রিয়ার প্রবণতা রয়েছে। ভিসকোলেস্টিক ড্যাম্পারগুলি প্রধান টাওয়ার এবং গার্ডার, পাইয়ারস এবং গার্ডারগুলির মধ্যে সংযোগের অংশগুলিতে প্রয়োগ করা যেতে পারে, পাশাপাশি সেতুর কেবলগুলি থাকার ব্যবস্থা রয়েছে। এটি কার্যকরভাবে সিসমিক এবং বাতাসের বোঝাগুলির অধীনে সেতু কাঠামোর কম্পনকে হ্রাস করে, সেতু সুরক্ষা, স্থিতিশীলতা এবং সাধারণ অপারেশনকে উন্নত করে।
2) ভায়াডাক্টস এবং নগর সেতুগুলির জন্য কম্পন নিয়ন্ত্রণ: নগরীর ভায়াডাক্টস এবং সাধারণ নগর সেতুতে, ভিসকোলেস্টিক ড্যাম্পারগুলি যানবাহন চলাচলের কারণে সৃষ্ট কম্পনগুলি হ্রাস করতে পারে, ভূমিকম্পের নীচে কাঠামোগত প্রতিক্রিয়া এবং বায়ু - প্রেরিত কম্পনগুলি। যথাযথ ড্যাম্পার ইনস্টলেশন ব্রিজের কাঠামোর ক্লান্তি ক্ষতির ঝুঁকি হ্রাস করে, সেতুর স্থায়িত্ব বাড়ায় এবং আশেপাশের পরিবেশ এবং বাসিন্দাদের উপর কম্পনের প্রভাবগুলি হ্রাস করে।
3, শিল্প সরঞ্জাম এবং অবকাঠামো
1) বৃহত শিল্প সরঞ্জামের ভিত্তিগুলির জন্য কম্পন হ্রাস: বড় শিল্প সরঞ্জাম যেমন ভক্ত, কুলিং টাওয়ার এবং ভারী যন্ত্রপাতি অপারেশন চলাকালীন কম্পন তৈরি করে। এই কম্পনগুলি কেবল সরঞ্জামের স্বাভাবিক অপারেশন এবং পরিষেবা জীবনকেই প্রভাবিত করে না তবে আশেপাশের কাঠামো এবং পরিবেশের উপর বিরূপ প্রভাবও চাপিয়ে দেয়। সরঞ্জামের ভিত্তি বা সমর্থন কাঠামোগুলিতে ভিসকোলেস্টিক ড্যাম্পার ইনস্টল করা সরঞ্জামের কম্পনের সংক্রমণকে কার্যকরভাবে হ্রাস করে, সরঞ্জামের স্থায়িত্ব এবং নির্ভরযোগ্যতা উন্নত করে।
2) বিদ্যুৎ সুবিধা এবং যোগাযোগের টাওয়ারগুলির জন্য ভূমিকম্প এবং বায়ু প্রতিরোধের: বিদ্যুৎ সুবিধা যেমন (যেমন, সাবস্টেশন ফ্রেমওয়ার্ক, ট্রান্সমিশন লাইন টাওয়ার) এবং যোগাযোগের টাওয়ারগুলির মতো অবকাঠামোতে, ভিসকোলেস্টিক ড্যাম্পারগুলি ভূমিকম্প এবং বাতাসের বোঝাগুলির অধীনে কাঠামোগত দুর্যোগ প্রতিরোধের বৃদ্ধি করে। ড্যাম্পারগুলি ইনস্টল করে, প্রাকৃতিক দুর্যোগের সময় কাঠামোর কম্পনের প্রতিক্রিয়াগুলি হ্রাস করা হয়, বিদ্যুৎ সরবরাহ এবং যোগাযোগ নেটওয়ার্কগুলির মসৃণ ক্রিয়াকলাপ নিশ্চিত করে।
এক্স ইনস্টলেশন এবং রক্ষণাবেক্ষণ
1, ইনস্টলেশন নির্দেশাবলী
1) প্রাক - ইনস্টলেশন প্রস্তুতি: ভিসকোলেস্টিক ড্যাম্পারগুলি ইনস্টল করার আগে, পৃষ্ঠটি সমতল, ধ্বংসাবশেষ থেকে মুক্ত এবং তেল - মুক্ত কিনা তা নিশ্চিত করার জন্য কাঠামোগত ইনস্টলেশন সাইটটি পরিদর্শন এবং পরিষ্কার করুন। এদিকে, ডিজাইনের প্রয়োজনীয়তার বিপরীতে ড্যাম্পার মডেল, স্পেসিফিকেশন এবং পরিমাণ যাচাই করুন এবং পণ্যের মানের সম্মতি নিশ্চিত করতে কোনও ক্ষতি, বিকৃতি বা অন্যান্য ত্রুটির জন্য পণ্যটি পরিদর্শন করুন।
2) ইনস্টলেশন অবস্থান নির্ধারণ: কাঠামোগত নকশা অঙ্কন অনুযায়ী ড্যাম্পার ইনস্টলেশন অবস্থানগুলি কঠোরভাবে নিশ্চিত করুন। সঠিক অবস্থান নিশ্চিত করে যে ড্যাম্পারটি সর্বোত্তমভাবে শক্তি বিলুপ্ত করতে পারে এবং কাঠামোটি লোড হয়ে গেলে কম্পনগুলি হ্রাস করতে পারে। বিল্ডিং স্ট্রাকচারগুলিতে, ড্যাম্পারগুলি সাধারণত ফ্রেম বিম - কলাম জয়েন্টগুলি, শিয়ার ওয়াল কাপলিং বিম এবং ব্র্যাকিং সিস্টেমের মতো মূল স্থানে ইনস্টল করা হয়; ব্রিজ স্ট্রাকচারগুলিতে, ইনস্টলেশন পজিশনের মধ্যে পাইয়ার এবং গার্ডার, প্রধান টাওয়ার এবং গার্ডারগুলির মধ্যে সংযোগগুলির পাশাপাশি কেবলের অ্যাঙ্কর প্রান্তে থাকুন।
3) ইনস্টলেশন পদ্ধতি এবং সংযোগ প্রয়োজনীয়তা: ভিসকোলেস্টিক ড্যাম্পারগুলির জন্য প্রধান ইনস্টলেশন পদ্ধতিগুলি হ'ল ওয়েল্ডিং এবং বোল্টিং। ওয়েল্ডিং সংযোগগুলির জন্য, ওয়েল্ডিংয়ের গুণমানটি অসম্পূর্ণ বা মিসড ওয়েল্ডিং মুক্ত এবং দৃ firm ় ওয়েল্ডগুলির সাথে প্রাসঙ্গিক মানগুলি পূরণ করে তা নিশ্চিত করুন। বোল্ট সংযোগগুলির জন্য, নির্দিষ্ট বোল্ট স্পেসিফিকেশনগুলি ব্যবহার করুন এবং নির্ভরযোগ্য সংযোগগুলি নিশ্চিত করার জন্য এগুলি ডিজাইন টর্কে শক্ত করুন। ইনস্টলেশন চলাকালীন, সংঘর্ষ, স্ক্র্যাচগুলি বা অন্যান্য ক্ষতি থেকে ড্যাম্পারের ভিসকোলেস্টিক উপাদান এবং ধাতব উপাদানগুলি রক্ষা করুন।
|
সিরিয়াল নম্বর |
সংযোগ পদ্ধতি |
বিশদ |
সতর্কতা |
|
1 |
প্রাচীর - মাউন্ট টাইপ |
বৃহত - আকারের ইস্পাত প্লেট এবং ভিসকোলেস্টিক রাবার প্লেটগুলির অবিচ্ছেদ্য ভলকানাইজেশন দ্বারা গঠিত, একটি প্রাচীরের মধ্যে বিল্ডিংয়ের সাথে সংযুক্ত - মাউন্ট করা পদ্ধতিতে। এটি বৃহত স্যাঁতসেঁতে বলের প্রয়োজনীয়তা পূরণ করতে পারে এবং বেধের দিকের মাত্রা বিল্ডিং কাঠামোকে প্রভাবিত করবে না। |
প্রথমে এটি উচ্চ - শক্তি বোল্টগুলির সাথে সংযোগকারী প্লেটে বেঁধে রাখুন এবং তারপরে এটি ওয়েল্ডিং দ্বারা কাঠামোর এম্বেডযুক্ত সংযোগকারীদের সাথে সংযুক্ত করুন। ইস্পাত কাঠামো বিল্ডিংগুলির জন্য, বল্ট সংযোগটিও গ্রহণ করা যেতে পারে। |
|
2 |
ঘূর্ণন প্রকার |
ফ্রেম বিম এবং কলামগুলির মোড়ে ইনস্টল করা ফ্যানের অবিচ্ছেদ্য ভলকানাইজেশন দ্বারা গঠিত, আকৃতির স্টিল প্লেট এবং ভিসকোলেস্টিক রাবারের দ্বারা গঠিত, এবং ঘূর্ণন বিকৃতির মাধ্যমে শক্তি বিলুপ্ত করে। |
এটি উচ্চ - শক্তি বোল্ট এবং সংযোগকারী অংশগুলি, বা প্রাক - এম্বেড ইস্পাত প্লেটগুলি আগেই আগে থেকে এম্বেড করুন এবং ইনস্টলেশন চলাকালীন সরাসরি ld ালাই করুন। |
|
3 |
অক্ষীয় প্রকার |
স্টিল প্লেট এবং ভিসকোলেস্টিক রাবারের একাধিক স্তরগুলির অবিচ্ছেদ্য ভলকানাইজেশন দ্বারা গঠিত। সান্দ্র ড্যাম্পারগুলির মতো, এটি পিন এবং কানের প্লেটের মাধ্যমে কাঠামোর সাথে সংযুক্ত। প্রতিটি দিকের একটি ভারসাম্য মাত্রা থাকে। একই টোনেজের অধীনে এটি অন্যান্য ফর্মের চেয়ে হালকা এবং বহন করা সহজ। |
বিপুল সংখ্যক স্ট্যাকড স্তর এবং রাবার একটি দুর্বল তাপীয় কন্ডাক্টর হওয়ার কারণে, এটি খুব বড় স্যাঁতসেঁতে বাহিনী সহ ড্যাম্পারগুলির নকশার জন্য উপযুক্ত নয়। |
2, রক্ষণাবেক্ষণ কী পয়েন্ট
1) নিয়মিত পরিদর্শন: ভিসকোলেস্টিক ড্যাম্পারগুলি ব্যবহার করার পরে, সাধারণত বছরে একবারের ব্যবধানে নিয়মিত পরিদর্শন পরিচালনা করে বা প্রকল্প - নির্দিষ্ট শর্তাদি দ্বারা নির্ধারিত হিসাবে। পরিদর্শন আইটেমগুলির মধ্যে ক্ষতির জন্য ড্যাম্পার উপস্থিতি, বিকৃতি, বা বার্ধক্যজনিত লক্ষণ, সংযোগের অংশগুলির দৃ ness ়তা এবং ভিসকোলেস্টিক উপকরণগুলির ক্র্যাকিং বা বিচ্ছিন্নতা অন্তর্ভুক্ত। যদি কোনও অস্বাভাবিকতা পাওয়া যায় তবে তাৎক্ষণিকভাবে মূল্যায়ন করুন এবং তাদের সম্বোধন করুন।
2) পরিষ্কার এবং সুরক্ষা: ক্রমবর্ধমান পৃষ্ঠটি পরিষ্কার রাখার জন্য পৃষ্ঠের ধূলিকণা, ধ্বংসাবশেষ এবং ময়লা অপসারণের জন্য নিয়মিত ড্যাম্পারগুলি পরিষ্কার করুন। আর্দ্র বা ক্ষয়কারী পরিবেশে ড্যাম্পারগুলির জন্য, অ্যান্টি -} জারা পেইন্ট প্রয়োগ করা বা ধাতব উপাদানগুলিকে মরিচা এবং জঞ্জাল থেকে রোধ করতে প্রতিরক্ষামূলক কভার ইনস্টল করার মতো সুরক্ষামূলক ব্যবস্থাগুলি প্রয়োগ করে, যা প্রতিরূপ কর্মক্ষমতা এবং পরিষেবা জীবনকে প্রভাবিত করতে পারে।
3) পারফরম্যান্স মনিটরিং এবং মূল্যায়ন: যখন শর্তগুলি অনুমতি দেয়, তখন ডিসপারের অপারেটিং স্ট্যাটাস এবং পারফরম্যান্স পরিবর্তনের মূল্যায়ন করার জন্য স্থানচ্যুতি, স্ট্রেন এবং স্যাঁতসেঁতে শক্তি হিসাবে প্যারামিটারগুলি পরিমাপ করে ড্যাম্পার পারফরম্যান্স পর্যবেক্ষণ করুন। যখন কাঠামোটি প্রধান প্রাকৃতিক বিপর্যয় (যেমন ভূমিকম্প বা শক্তিশালী বাতাসের) বা ড্যাম্পারটি স্পষ্টভাবে অস্বাভাবিকতা দেখায়,
